Мобильная зерносушилка FRATELLI PЕDROTTI XL

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Каждая сушилка Pedrotti может быть оснащена разными дополнительными опциями, которые оптимизируют ее работу, значительно повышают комфорт и упрощают ее эксплуатацию, повышая качество продукции.

Тем не менее, стандартная комплектация включает все необходимое для работы сушилки, для эксплуатации которой не требуются никакие внешние устройства или оборудование.

В стандартную комплектацию входят:

• Карданный вал для сушилок с приводом от ВОМ.

• Топливный бак с фильтрами как на линии заправки, так и на нагнетательной линии.

• Загрузочный шнековый транспортер с завальным бункером и подъемной лебедкой.

• Выгрузной желоб, который может быть установлен с любой стороны машины.

• Внешняя точка смазки, доступ к которой обеспечен без демонтажа защитных ограждений.

• Перфорированные внутренняя и внешняя стенки из нержавеющей стали, с отверстиями разных диаметров (без наценки).

• Металлоконструкции изготовлены из гнутой стали, гарантирующей наибольшую долговечность.

• Гайки и болты для крепления перфорированных панелей из нержавеющей стали.

• Гайки и болты для сборки оцинкованных элементов.

• Центробежный вентилятор с реверсивными лопастями с низким уровнем шума.

• Металлоконструкция и механические части, подвергающиеся атмосферному воздействию, защищены оцинкованным покрытием.

• Гравитационный очиститель с набором сменных сит с ячейками разного размера.

• Газовая или дизельная горелка с двумя или тремя форсунками с автоматическим управлением.

• Цифровой термостат для автоматического управления рабочей температурой сушилки и температурой зерна с автоматической сигнализацией в случае перегрева.

• Электронные панели смонтированы в электрический шкаф с высокой степенью защиты (IP 66).

• Электрический генератор (на сушилках с ВОМ).

• Огни для перевозки по дорогам общего пользования на всех сушилках с ВОМ.

• Независимые электрические двигатели на каждую функцию (только на электрических сушилках).

• Автоматическое выключение горелки в конце процесса сушки.

• Датчик уровня загрузки с автоматической остановкой загрузочной системы (только на электрических сушилках).

• Автоматическая остановка процесса выгрузки (только на электрических сушилках).

• Автоматическое выключение сушилки в конце процесса охлаждения (только на электрических сушилках).

РАСШИРЕННЫЙ СЕНСОР

Усовершенствованный сенсорный экран Pedrotti призван упростить настройку и использование электрических зерносушилок. Как видно на рисунках, это очень интуитивно понятно: от базовой сушки до расширенных режимов сушки пользователь управляется вручную, что снижает вероятность человеческих ошибок в процессе сушки и охлаждения.

РУЧНОЙ И АВТОМАТИЧЕСКИЙ РЕЖИМ

Дополнительный расширенный сенсорный экран Pedrotti позволяет пользователю выбирать между двумя различными настройками: РУЧНОЙ и АВТОМАТИЧЕСКИЙ. В ручном режиме вы можете напрямую управлять своей машиной, используя одну кнопку для каждого двигателя и компонента сушилки. Полный прямой контроль. С другой стороны, мы предоставляем возможность использовать сушилку в АВТОМАТИЧЕСКОМ режиме: просто установите свои параметры (базовые или расширенные), количество необходимых партий и время охлаждения. Затем нажмите старт. Сушильная машина автоматически выполнит все необходимые партии, от одной партии до бесконечного режима.

ТЕЛЕПОМОЩЬ – ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ – ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЕ СУШИЛКИ 4.0 – НАСТРАИВАЕМЫЕ НАСТРОЙКИ

– ИНДИВИДУАЛЬНЫЕ ДЛЯ ВАШИХ ПОМЕЩЕНИЙ – АЛЮМИНИЕВЫЙ ТЕХНОЛОГИЧЕСКИЙ КОРПУС – ЛОГОТИП SIEMENS! 8 ВНУТРИ

УДАЛЕННОЕ УПРАВЛЕНИЕ СО ВСЕХ ВАШИХ ЭЛЕКТРОННЫХ УСТРОЙСТВ

Установите и измените в режиме реального времени температуру воздуха и урожая с удаленных устройств, когда вы стоите перед сушилкой. Ваша личная страница управления HTML доступна со всех удаленных устройств: планшетов Android и Apple, телефонов и компьютеров. Со своего устройства вы можете:

• Проверьте аварийные сигналы и исторические записи

• Чтение сообщений электронной почты от сушилки

• Температура в реальном времени

• Установка и изменение температуры воздуха и урожая в режиме реального времени с пульта

• Проверьте, какие двигатели включены

• Проверьте время охлаждения и процесс охлаждения

• Проверить количество рабочего пламени

ХОЛОДИЛЬНЫЙ БУНКЕР

Все сушилки Pedrotti можно эффективно сочетать с охлаждающими бункерами для экономии энергии и увеличения скорости циклов периодической обработки.

Простая вентиляция силоса действительно позволяет снизить влажность на 2 процентных пункта и увеличить примерно на 25% суточную производительность.

Таким образом, это выгодное сочетание, простое в использовании, особенно рекомендуемое для самых современных процессов сушки и центров хранения, а также для тех клиентов, которым необходимо ускорить цикл сушки.

Управление охлаждающим бункером (продувка и вытяжка) может быть включено в программное обеспечение полностью автоматического управления сушилкой.

ДВОЙНАЯ ТЯГА

Что касается привода, то наши сушилки обычно приводятся в действие  электродвигателями или ВОМ трактора. Одна система исключает другую.

С 2009 года для клиентов, которым нужны обе системы на одной машине, мы предлагаем и предлагаем возможность поставки, в дополнение к электроприводу машины, одной генераторной установки (Power Pack) с правильными размерами и в комплекте с приводным редуктором, который будет приводиться в действие карданный вал трактора. Машина работает как полноценная стандартная машина с электроприводом, где для ее питания достаточно электроэнергии. Там, где этот вариант неприемлем, необходимая электроэнергия может подаваться от генераторной установки, приводимой в движение трактором.

ИДЕАЛЬНАЯ СИСТЕМА ДЛЯ ХОЗЯЙСТВ С НЕСТАБИЛЬНЫМ ЭЛЕКТРОСНАБЖЕНИЕМ.

Блок питания будет поставлять всю электроэнергию, необходимую для работы машины. На меньших моделях генераторная установка может быть размещена и закреплена непосредственно на самой машине. Для более крупных моделей эти варианты не подходят по очевидным причинам нехватки места из-за больших размеров генератора. Для этих более крупных моделей генераторная установка поставляется установленной на опорной раме, готовой к перемещению вилочным погрузчиком или установленной на оси/колесах. Также возможно использовать внешний электродвигатель для привода осушителя с валом. Мы все равно не считаем это лучшим вариантом из-за более сложной механики таких машин по сравнению с электрическими. Во всяком случае, это может представлять интерес для ранее поставленных машин ВОМ.

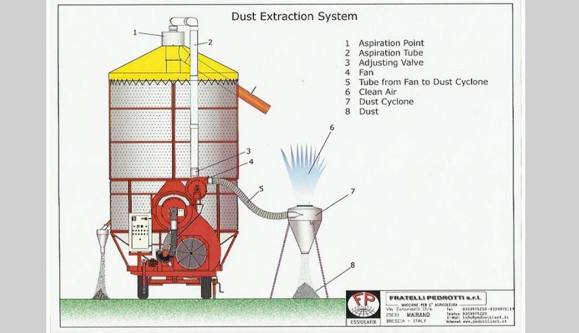

СИСТЕМА УДАЛЕНИЯ ПЫЛИ

В 90-х годах мы создали новую концепцию пылеудаления путем аспирации, которая изменила процесс очистки зерна.

Благодаря нашему оригинальному пылеуловителю выход зерносушилки состоит из очень чистого зерна, что позволяет работать в пространстве, очищенном от основной части пыли. Количество аспирации можно регулировать с помощью соответствующего регулирующего клапана, что позволяет пользователю решать, сколько пыли требуется для каждой конкретной культуры.

1. Точка стремления

2. Аспирационная трубка

3. Регулировочный клапан

4. Вентилятор

5. Трубка от вентилятора к пылевому циклону

6. Чистый воздух

7. Пылевой циклон

8. Пыль

GSM номеронабиратель

Этот номеронабиратель информирует оператора с помощью SMS-сообщения на его мобильный телефон, когда в сушилке возникают сбои в работе, которые делают невозможным продолжение цикла сушки (отрицательное сообщение), или когда достигнута определенная фаза цикла обработки (положительное сообщение), например: «сушка завершена» или «охлаждение завершено» или «выгрузка завершена».

Этот блок устанавливается на электрическую панель управления сушилкой и требует вставки стандартной SIM-карты мобильного телефона.

Можно сохранить до трех разных номеров мобильных телефонов и два желаемых сообщения по желанию тех, кто использует сушилку.

Это эффективная и безопасная система, позволяющая постоянно контролировать работу машины с помощью дистанционного управления, что снижает потребность в присутствии оператора на месте.

ТЕПЛООБМЕННИК ПЕДРОТТИ

Сегодня процесс сушки непрямым огнем (синоним слова ORGANIC) по-прежнему не является обязательным, за исключением некоторых стран и только для некоторых продуктов.
Однако нельзя отрицать, что в последние годы операторы рынка – фермеры, трейдеры, предприятия пищевой промышленности – стали все более чуткими и уделяют все больше внимания этому аспекту процесса сушки зерна.

В ответ на эту большую чувствительность компания Pedrotti предлагает теплообменники серии COMPACT последнего поколения.

СИСТЕМЫ НЕПРЯМОГО ОГНЯДО СИХ ПОР ОСТАЮТСЯЛУЧШИМ СПОСОБОМПОЛУЧЕНИЯ
ПОДХОДЯЩЕГО ОРГАНИЧЕСКОГО ПРОДУКТА ДЛЯПОТРЕБЛЕНИЯ ЧЕЛОВЕКОМ.

Современный дизайн, компактная конструкция, использование драгоценных материалов (трех различных видов стали) для оптимизации тепловых характеристик позволяют преодолеть все традиционные препятствия, которые могут возникнуть при использовании теплообменника (высокая надбавка; высокий расход топлива; нижний предел рабочей температуры).

В результате цена намного более конкурентоспособна, а теплопроизводительность никогда не ниже 90%. Теплообменник «Компакт» устанавливается внутри сушилки и не увеличивает обычные габариты машины. Рабочая температура может достигать 90°C/100°C выше комнатной температуры.

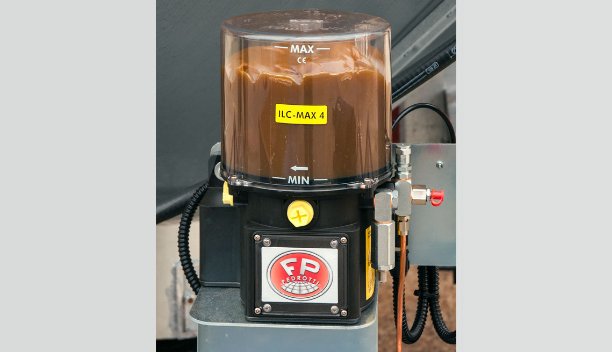

АВТОМАТИЧЕСКАЯ И ПОСТОЯННАЯ СИСТЕМА СМАЗКИ

Эта новая система обеспечивает автономность около 400 часов эффективной работы на ВОМ и около 600 часов на электрических машинах. Система состоит из следующих компонентов:

•  Электрический насос в сочетании со смазочным баком на 4-5 кг (1);

•  Ассортимент измерительных приборов для жирораспределителей (2);

•  Датчик, определяющий прохождение смазки (3).

Интервал между каждым насосом регулируется и устанавливается операторами на заводе, а программа записывается на блоке ПЛК, расположенном на электрощите управления. Программа может быть легко изменена в любое время. Дозатор и измерительные устройства распределяют нужное количество, которое подает насос, пропорционально каждому из органов, подлежащих смазке. Электрический датчик контролирует прохождение смазки и останавливает насос.

Возможна установка системы также на машины, изначально оснащенные традиционной системой смазки.

ИДЕАЛЬНО СМАЗАННАЯ ЗЕРНОСУШИЛКА — ЭТО МАШИНА, ВСЕГДА ГОТОВАЯ К РАБОТЕ.

ГОРЕЛКИ СОБСТВЕННОГО ПРОИЗВОДСТВА

Мы производим дизельные горелки Pedrotti только на нашем заводе, чтобы иметь возможность контролировать каждый проход во время их сборки и испытаний. Чтобы иметь идеальное отопительное устройство для различных потребностей конечных потребителей, мы производим две разные модели с разной мощностью и расходом топлива. В зависимости от модели сушилки и типа культур, подлежащих сушке, существуют определенные требования к мощности.

Кроме того, наши горелки являются единственным источником тепла, который мы соединяем с нашими теплообменниками из нержавеющей стали, образуя уникальное идеально откалиброванное нагревательное устройство.

По прошествии многих лет мы считаем это лучшим решением, исходя из нашего опыта, для сушки урожая с помощью дизельного топлива.

ГОРЕЛКИ С ПЛК-УПРАВЛЕНИЕМ

Блок ПЛК позволяет нашим горелкам полностью автоматически работать от минимальной до максимальной мощности до полного отключения и возобновления автоматического включения, если это необходимо. Эта система позволяет использовать сушилку для различных продуктов, требующих различной и очень разной температуры сушки, без необходимости замены или даже регулировки форсунок горелок. Эта операция обычно считается сложной и критической для тех, кто использует зерносушилки.

Когда горелки прогрессивные, оператору нужно только установить температуру воздуха для сушки на панели управления для культуры, которую он хочет высушить.

Блок ПЛК также имеет два высоких стандарта безопасности: уровень ОЖИДАНИЯ (настройка превышения +5°C выше целевого значения) и уровень ПЕРЕГРЕВ (+10°C OTS) во избежание случайного повреждения урожая и даже его воспламенения. всегда был одним из самых опасных случаев в процессе сушки.

РАДИОУПРАВЛЯЕМЫЙ ГИДРАВЛИЧЕСКИЙ ПОДЪЕМНИК

В начале 1970-х наше создание выдвижных экранов полностью изменило концепцию мобильной сушилки с момента выпуска первой модели. Это была бы первая из многих наших идей, скопированных всеми производителями зерносушилок в мире.
С тех пор все зерносушилки в мире стали изготавливаться таким образом, что сделало сушилки Pedrotti всемирной моделью для подражания.

В начале семидесятых наше создание лебедок и раздвижных лестниц вместе со складной системой шнеков изменило представление о мобильных зерносушилках, которые впервые стали мобильными даже больших размеров и передвигаемыми тракторами по дорогам.
Революция для подрядчиков и для всех, кто нуждался в большей мобильности от ферм до полей , которая в настоящее время стала мировым стандартом.

ПОЛНАЯ ТРАНСФОРМАЦИЯ МЕНЕЕ ЧЕМ ЗА 60 СЕКУНД

Внедрение осушителей тормозов, подключенных к гидравлической системе трактора, мигающих дорожных фонарей и сертифицированного типа – одобрение машин на всей территории ЕС .

ПОЛНАЯ АВТОМАТИЗАЦИЯ

Электрическая версия сушилок Pedrotti может достичь высокого уровня полной автоматизации, выбрав эту дополнительную функцию.

Включает в себя автоматическую остановку в конце цикла дозирования; начало выгрузки через моторизованную заслонку и перезапуск новой загрузки после завершения выгрузки продукта. Система позволяет простым и очень понятным способом даже установить окончательную остановку машины после предварительно выбранного количества партий.
Панелью управления и настройками можно легко управлять с помощью современного блока ПЛК, дисплей которого идеально интегрирован в панель управления машины. Все внутренние ПЛК имеют марку SIEMENS: надежные и долговечные компоненты, какими они всегда были в нашем многолетнем сотрудничестве.

ПОЛНАЯ АВТОМАТИЗАЦИЯ ПРОИЗВОДСТВЕННОГО ЦИКЛА С SIEMENS TD ИЛИ SIEMENS KTP 700

КАК РАБОТАЕТ АВТОМАТИЧЕСКАЯ СУШИЛКА PEDROTTI

Наш опциональный автомат позволяет использовать машину в режиме непрерывной сушки. Все действия выполняются в шесть фаз самой сушилкой без участия человека.

1. 1 ЗАГРУЗКА: запускаются центральный и загрузочный шнек, и влажная культура поступает в сушилку до тех пор, пока верхний уровень не остановит процесс загрузки. Центральный шнек продолжает движение.

2. 2 ЗАПУСК ВЕНТИЛЯТОРА И УДАЛЕНИЕ ПЫЛИ: Когда урожай попадает в бункер, вентилятор и процесс очистки запускаются автоматически.

3. 3 СУШКА: как только верхний уровень дает согласие на работу горелки, начинается процесс сушки, который продолжается до тех пор, пока температура культуры не достигнет запрограммированного значения.

4. 4 ОХЛАЖДЕНИЕ: когда сушка закончена, процесс охлаждения сразу же начинается и останавливается, когда достигается заданная температура или время.

5. 5 ВЫГРУЗКА: когда урожай охлаждается до температуры хранения, начинается автоматическая выгрузка.

6. СЛЕДУЮЩАЯ ЗАГРУЗКА: Когда сушилка пуста, загрузка следующей партии начинается автоматически, и новая влажная культура поступает в бункер.

ЦИНКОВОЕ ПОКРЫТИЕ

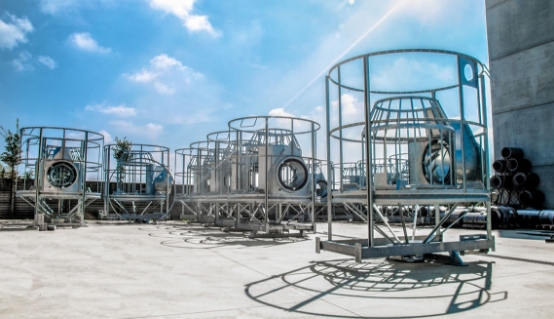

В зависимости от серии сушилок мы обеспечиваем полное горячее цинкование шасси и рам как в стандартной, так и в дополнительной комплектации. Эта горячеоцинкованная рама является дополнением ко всем другим компонентам, которые мы уже стандартно поставляем с горячим цинкованием (труба и чаша загрузочного шнека, трубы среднего вертикального шнека и другие). Полный процесс цинкования выполняется при полном погружении рамы в ванну с расплавленным цинком при температуре около 840 ° F (449 ° C), что дает толщину всей используемой стали на 1 мм больше. Цинкование защищает сталь, действуя как барьер между сталью и атмосферой, защищая вашу машину в самых экстремальных условиях.
Эта рама сушилки Pedrotti полностью оцинкована, а не просто собрана из нескольких оцинкованных деталей.

Это означает истинное качество и продолжительность во времени.
