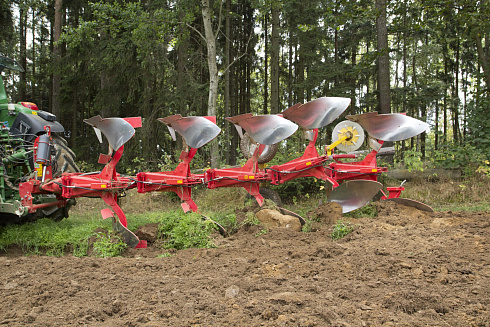

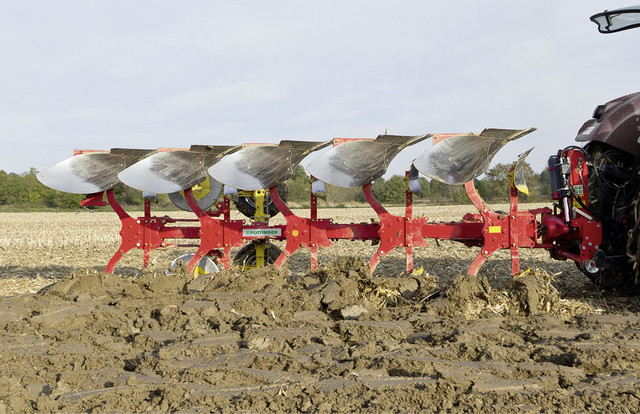

Плуг оборотный Pottinger SERVO 35 S

SERVO 35 S средние навесные оборотные плуги с усиленным поворотным кронштейном

Плуги для тракторов мощностью до 170 л.с. с центром настройки SERVOMATIC для простоты определения линии точек приложения тягового усилия. Плуг можно моментально навесить на любой трактор, кроме того, плуг легко ведется и практически не увеличивает расход топлива. Поставляется с 4, 5 или 6 корпусами.

Исполнение NOVA оснащается гидравлической защитой от камней NONSTOP.

Для высоких нагрузок

Для высоких нагрузок

Сквозная навесная ось из микролегированной мелкозернистой стали усилена внутри и снаружи двумя соединительными планками. Это уникальная технология на рынке.

• Максимальная прочность рамной трубы в местах наибольшего изгибающего напряжения.

• Внутренний ремень увеличивает сопротивление изгибу на 25 %.

• Благодаря надежной посадке крепкого резьбового соединения образуется высокопрочный элемент.

• Нет сквозных болтов, которые могли бы открутиться. Фиксация при помощи шайб Nord Lock.

Интеллигентное решение

Интеллигентное решение

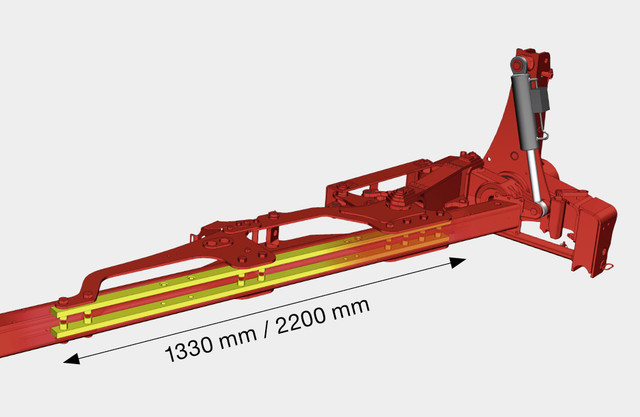

Большие подшипники главной рамы с длиной паза 1330 мм и 2200 мм у моделей SERVO S обеспечивают наилучшее распределение силы до второго корпуса. Толстые стенки рамной трубы гарантируют надежное крепление корпусов и рабочих органов.

Плуги для тракторов мощностью до 140 л.с. и 170 л.с.

Плуги для тракторов мощностью до 140 л.с. и 170 л.с.

Модель SERVO 35 (до 140 л. с.) рассчитана именно на этот сегмент. Для тракторов мощностью до 170 л.с. подходят модели SERVO 35 S с осью вращения моделей SERVO 45.

Модели SERVO 35 / 35 S

• SERVO 35 PLUS / SERVO 35 S PLUS с гидравлической настройкой ширины захвата.

• SERVO 35 NOVA / SERVO 35 S NOVA с гидромеханической защитой от камней.

• SERVO 35 PLUS NOVA / SERVO 35 S PLUS NOVA с гидравлической настройкой ширины захвата и гидромеханической защитой от камней.

Оси вращения и поворотные рабочие элементы

Оси вращения и поворотные рабочие элементы

Оси вращения SERVO 35 толщиной 100 мм, SERVO 35 S – 110 мм.

Поворотные корпуса из улучшенной стали не сварены с поворотной осью. Прокладка шлангов в полом валу предотвращает их истирание при повороте. Массивные конические роликовые подшипники надежно защищены от загрязнения и зажаты регулируемой корончатой гайкой. Настройка поворота при помощи двух шпинделей.

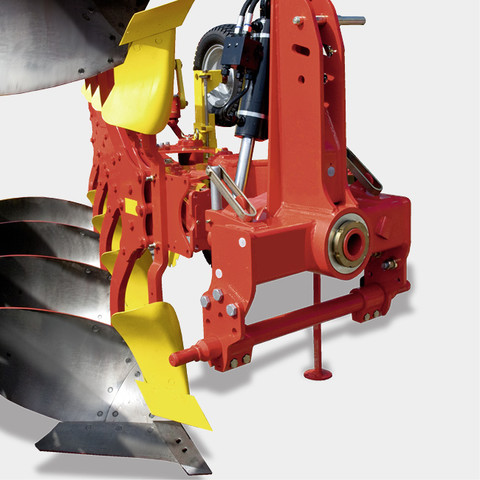

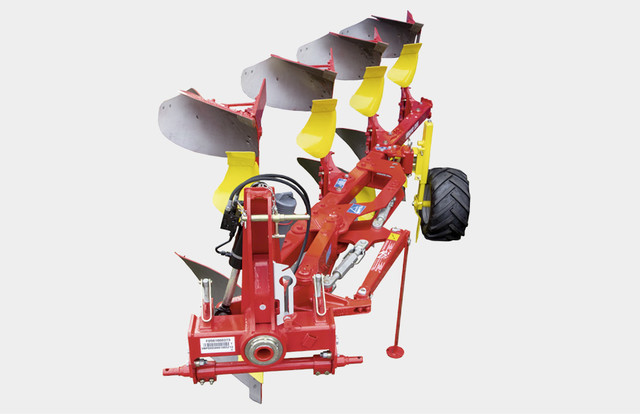

Навесной кронштейн

Навесной кронштейн

• Поворотный цилиндр двойного действия с блокирующим вентилем; шланги во время работы находятся в безнапорном состоянии.

• Сквозная навесная ось имеет четыре параметра настройки и защищена от прокручивания. Всегда правильное позиционирование по отношению к трактору и оптимальная высота подъема.

Три положения верхней тяги. Продольное отверстие для более быстрого втягивания и регулирования нижней тяги. Толстостенное крепление верхней тяги из улучшенной стали гарантирует надежную посадку болта верхней тяги.

Крепления рабочих элементов

Крепления рабочих элементов

Большие крепления стойки рабочих органов изготовлены из улучшенной стали и способны выдерживать высокие нагрузки. Крепление с большой поверхностью прилегания охватывает рамную трубу для оптимальной передачи усилия.

Массивное двустороннее крепление стойки корпуса:

• Двухсрезный предохранитель со срезным болтом.

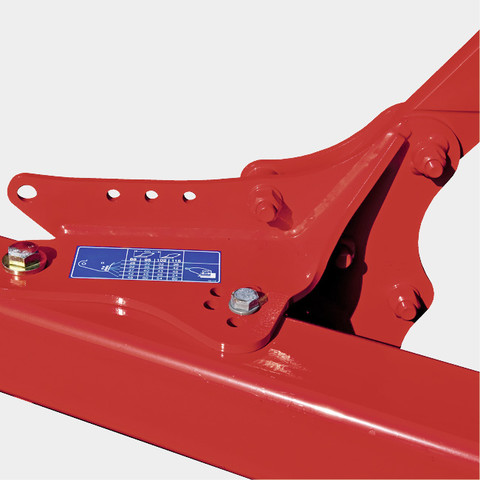

• Пятиступенчатая ширина захвата легко настраивается путем перестановки болта на схеме отверстий.

SERVOMATIC

1. Настройка точки натяжения

2. Настройка ширины захвата первого корпуса

SERVOMATIC

Для плугов с механической настройкой ширины захвата

Настройка точки натяжения

Правильная настройка плуга – гарантия безупречной работы. С помощью центра настройки SERVOMATIC компании PÖTTINGER можно быстро и без труда адаптировать плуг к особенностям трактора и условиям почвы.

Быстрая и точная настройка ширины захвата первого корпуса и точки приложения тягового усилия независимо друг от друга.

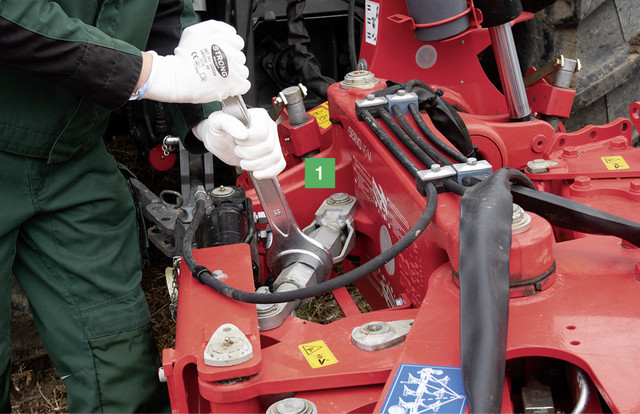

SERVOMATIC

• С помощью заднего шпинделя настраивается ширина захвата первого корпуса.

• С помощью переднего шпинделя настраивается точка приложения тягового усилия.

• Обе функции не влияют друг на друга.

• Для первой настройки достаточно нескольких движений рукой.

• Последующая корректировка не требуется.

• Большой бесступенчатый диапазон настройки позволяет быстро адаптировать плуг к любым условиям.

Оптимальная установка точки тягового усилия обеспечивает незначительное прижимное давление и, следовательно, снижение износа плуга и расхода топлива.

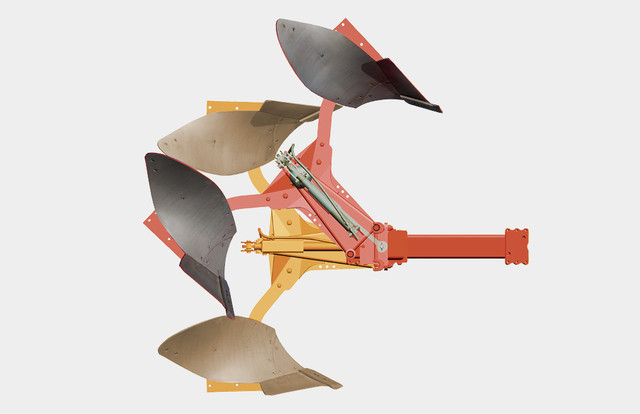

Простая настройка с помощью гидравлики – SERVOMATIC PLUS

Для SERVO PLUS с гидравлической системой настройки ширины захвата

Различные условия эксплуатации и почвы требуют различных тяговых усилий. С помощью гидравлической системы настройки ширины захвата SERVO PLUS плуг всегда может быть точно отрегулирован в соответствии с условиями почвы.

• Всегда оптимальная нагрузка на трактор и превосходное качество работы.

• Все вспомогательные инструменты соответственно настраиваются автоматически.

• Оптимальная адаптация к мощности трактора, наклонной поверхности и контуру поля.

• Удобная вспашка наклонных поверхностей и по краям поля.

• Оптимальная работа на краю поля уже от трех корпусов.

Долговечная конструкция

Основные шарниры имеют износостойкие сменные втулки из рессорной стали, рассчитанные на максимальные нагрузки; удобный доступ к местам смазки шарниров.

Уникальный центр настройки

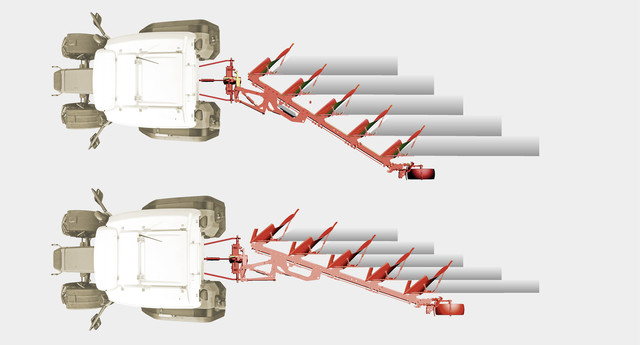

Система настройки ширины захвата без перемещения нижних тяг.

При настройке ширины захвата полностью настраивается линия тяги и ширина захвата первого корпуса. Нижние тяги остаются параллельными, боковой увод отсутствует, в результате чего получатся прямая борозда. Постоянное прижимное давление при любой ширине захвата.

Уникальный центр настройки

Уникальный центр настройки

Цилиндр Memory

Опционально доступен на моделях Servo 35, 35 S и 45 S PLUS с гидравлической настройкой ширины захвата. При развороте плуга цилиндр Memory уменьшает ширину захвата до минимума, чтобы обеспечить на многокорпусных плугах разворот без контакта с землей.

Цилиндр складывания рамы

Все модели Servo 45 M и SERVO 45 S оснащены цилиндром складывания рамы. Серийно на 6-корпусных моделях, опционально – на моделях SERVO 35 и SERVO 35 S стандарт и NOVA. При развороте плуга рама складывается для увеличения дорожного просвета. Эта система отличается небольшим количеством подвижных подшипников.

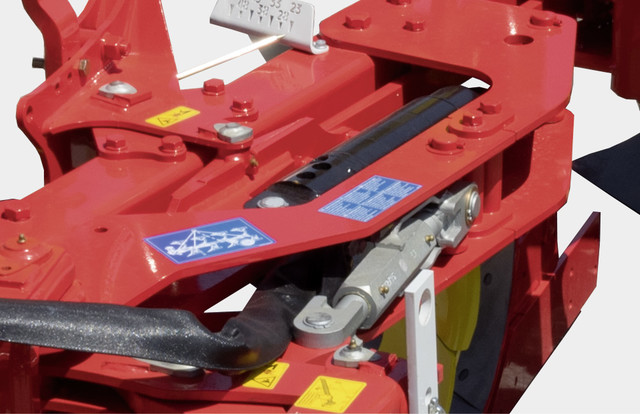

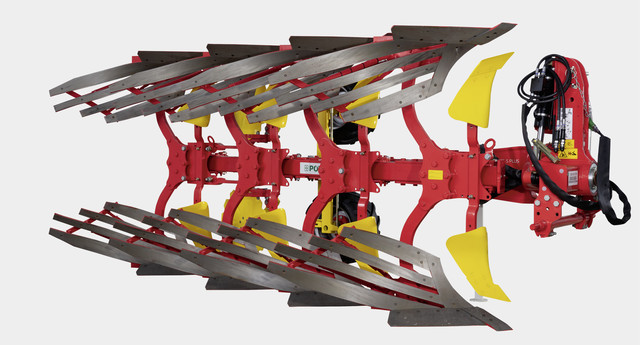

SERVO PLUS – система настройки с внешне расположенным рычажным шарнирным креплением и центром вращения за пределами рамы.

• Легкодоступная настройка благодаря длинному регулирующему рычагу.

• Бережное отношение к механизму настройки и шарнирам.

• Хорошо видимая шкала ширины захвата.

Система SERVO PLUS установлена так, что позволяет настраивать ширину захвата, не прерывая работы. Поскольку регулировочный цилиндр оснащен блокирующим вентилем, шланги во время работы находятся в безнапорном состоянии.

Защита от камней – SERVO NOVA

Защита от камней SERVO NOVA

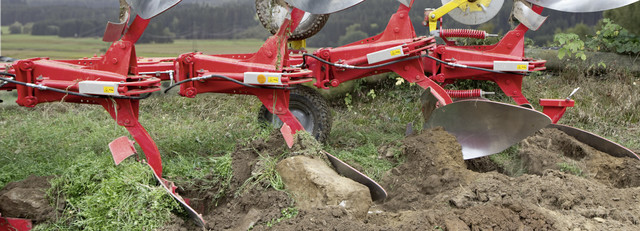

Работа в режиме NONSTOP на каменистых почвах

Плуги SERVO NOVA с защитой от камней предают чувство безопасности. Вспахивание без простоя и 100%-ная производительность на каменистых почвах.

Перегрузочный гидравлический предохранитель с регулируемой силой срабатывания защищает плуг от повреждений.

Защита от камней SERVO NOVA

Защита от камней SERVO NOVA

Гидромеханическая защита от камней

Эта система отличается продуманной характеристикой срабатывания: защитный механизм включается только при настроенном сопротивлении. С увеличением высоты откидывания сила срабатывания снижается. Большие камни не поднимаются и не раскачиваются, что обеспечивает защиту всего плуга.

• При возвращении корпуса в исходное положение давление постоянно увеличивается, что обеспечивает надежное ведение даже на сухих, тяжелых почвах.

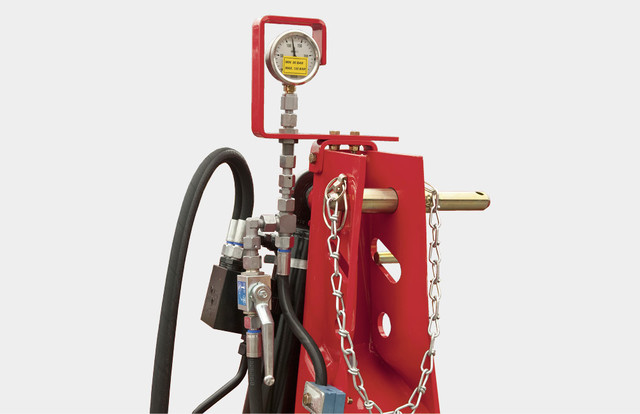

• Настройка и считывание момента срабатывания осуществляется быстро и просто: на манометре на навесном кронштейне.

SERVO PLUS NOVA

Уникальный плуг с гидравлической настройкой ширины захвата и гидравлической системой защиты от камней предлагает максимальную надежность и универсальность.

Надежная система

Система SERVO NOVA делает возможным адаптацию к различным типам почв благодаря настраиваемому гидравлическому давлению срабатывания.

Каждая пара корпусов имеет отдельный компенсатор и может отклоняться до 40 см вверх и в сторону.

Смазанный подшипниковый узел и дополнительные срезные болты обеспечивают длительный срок службы.

• Центральное наполнение серийно на всех моделях SERVO NOVA.

• Плавное, эластичное срабатывание бережет плуг и трактор.

• Гидропневматические аккумуляторы надежно монтированы на внутренней стороне.

• Подпружиненные дисковые ножи проходят над камнями, не повреждаясь при этом.
